Descrizione dei prodotti

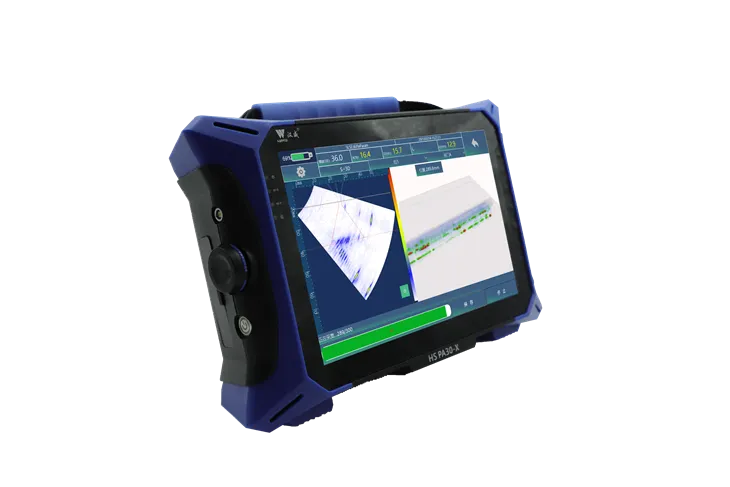

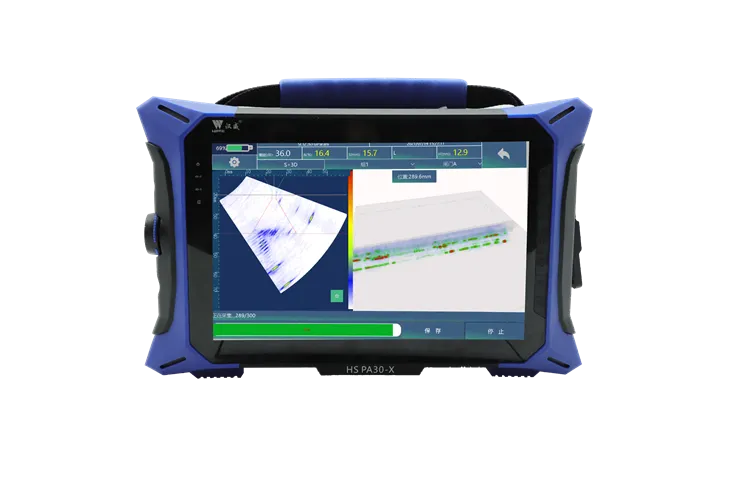

Il rilevatore di array ad ultrasuoni HSPA 30- X è un dispositivo versatile che supporta la rilevazione PA/TFM/TOFD e la funzionalità A-Scan. È progettato per l'uso con una vasta gamma di materiali metallici, tra cui acciaio al carbonio, acciaio inossidabile, acciaio in lega, rame, alluminio e materiali non metallici. Il sistema rileva, rileva, valuta e diagnostica i vari difetti interni, come crepe, inclusioni, porosità e vuoti, diversi processi e forme strutturali, tra cui piastre, saldature, getti, forgiati e tubi.
Caratteristiche
● Il sistema offre integrazione multifunzionale, supporto PA (TFM/PCI/PWI), TOFD e A-Scan.
● La visualizzazione dei dati dell'interfaccia migliora la velocità di rilevamento.
● Lo strumento è facile da usare, con calibrazione automatica degli elementi di array a fasi.
● I risultati del rilevamento vengono visualizzati in multi-view a A, C, L e 3D, semplificando l'identificazione dei difetti.
Aree di applicazione
Rilevamento dei difetti di strutture complesse composte in acciaio al carbonio, acciaio inossidabile, acciaio in lega, rame, alluminio e altri materiali.
Parametri tecnici
|
Parametro array a fasi |
|||
|
Classificazione dei parametri |
Opzioni dei parametri |
Canale paut |
Canale a-scan |
|
Configurazione PA/UT |
T/R |
64/128 (PR) |
8- canale tofd (4 coppie di cassa di pitch) |
|
Pulser |
Tensione dell'impulso di eccitazione |
50V-100V |
200V-350V |
|
|
Modalità impulso |
Onda quadrata negativa |
Onda quadrata negativa |
|
|
Larghezza del polso |
30ns -500 ns/2.5ns |
30ns -500 ns/2.5ns |
| Pulse Rise Time | ＜ 8ns | ＜ 15ns | |
|
|
Frequenza di ripetizione degli impulsi |
200Hz -20 regolabile KHz |
100Hz -1 regolabile KHz |
|
|
Ritardo |
0-20 μs/2.5ns |
0-655 μs/10ns |
| Trasmettere impedenza | 200Ω | 500/25Ω | |
|
Ricevitore |
Ricevere ritardi |
0 ~ 50μs/10ns |
50μs/5ns |
|
|
Portata di guadagno |
8 0 db/0.1db (analog) +30 db/6db (digitale) |
11 0 db/0.1db |
|
|
Larghezza di banda del sistema |
0. 5MHz -20 MHz |
0. 5MHz -15 MHz |
|
Raccolta delle date |
Tasso di campionamento |
100 MHz/16Bits |
200 MHz/10Bits |
|
|
Lunghezza massima a-scan |
Conteggio dei punti tempori |
2048 |
|
|
Modalità di messa a fuoco |
Gamma normale/dinamica/completa |
Normale |
|
|
Tipo di messa a fuoco |
Profondità, percorso sonoro e orizzontale |
Percorso sonoro |
| Focus frame di messa a fuoco (per la modalità TFM) |
114Hz (64x256x256) |
/ | |
|
|
Onda di rilevamento |
Rilevamento completo, rilevamento positivo, rilevamento negativo, RF |
Rilevamento completo, rilevamento positivo, rilevamento negativo, RF |
|
Scansionare e visualizzare |
Tipo di scansione |
S-scan / l-scan / composite-scan |
Una scansione |
|
|
Modalità di visualizzazione |
A/B/C/L/S/3D |
A/B/C |
|
TCG programmabile |
Numero di punti |
32 |
32 |
|
|
Valore di guadagno massimo |
4 0 dB in passaggi 0,1 dB |
40 dB |
|
|
Pendenza di guadagno massimo |
40db/μs |
40db/μs |
|
Archiviazione delle data |
SSD |
1 TB |
|
|
Display |
Misurare |
12.1'' |
|
|
|
Risoluzione |
1280×800 |
|
|
|
Tipo di touch screen |
Touchscreen capacitivo |
|
|
Interfaccia I/O. |
USB |
USB3. 0 |
|
|
|
Ethernet |
1000 MB/S (convertitore USB) |
|
|
|
Output video |
Hdmi |
|
|
|
Encoder |
Odu -7 Pin Encoder a doppio canale |
|
|
Lingua |
Cinese/inglese |
Cinese/inglese |
|
|
Energia |
Tensione di alimentazione CC |
DC24V/6A |
|
|
|
Batteria |
10.8V -10. 67ah |
|
|
|
Orario di lavoro continuo |
Maggiore o uguale a 4 ore |
|
|
Misurare |
390 × 245 × 110 (mm) |
||
|
Peso |
6,5 kg (inclusa la batteria) |
||
|
Temperatura operativa |
(-10-45) grado (valore di riferimento) |
||
|
Temperatura di conservazione |
(-10-45) grado (valore di riferimento) |
||
