Descrizione dei prodotti

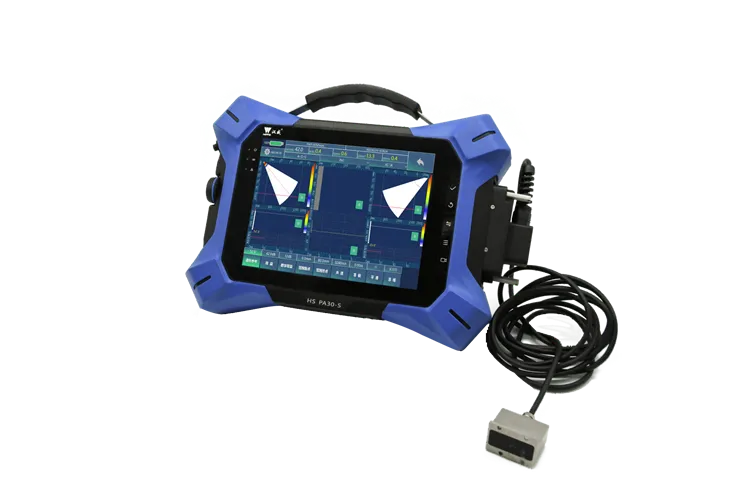

HS Pa 30- S è un rilevatore di array graduale che combina più funzionalità, progettate principalmente per il rilevamento rapido di crepe di bullone e sollecitazione di fissaggio. Offre misurazioni precise, un'interfaccia intuitiva, un funzionamento facile e un sistema hardware altamente integrato, il tutto in un design compatto e portatile. Questo dispositivo è ideale per il rilevamento rapido e accurato, la localizzazione, la valutazione e la diagnosi di vari difetti interni, come fessure, inclusioni, porosità e pori, diverse tecniche di produzione e forme strutturali come piastre, saldature, getti, forgiati e tubi. Può essere utilizzato con vari materiali metallici, tra cui acciaio al carbonio, acciaio inossidabile, acciaio in lega, rame, alluminio e materiali non metallici.
Caratteristiche
● È dotato di integrazione multifunzionale in una dimensione compatta e supporta array a fasi, rilevamento di crack di bulloni, precarico/tofd del bullone e capacità di rilevamento a-scan.
● L'interfaccia di rilevamento offre visualizzazione dei dati e con la funzione aggiunta della ricerca a forma d'onda con un clic intelligente, il processo di rilevamento diventa più efficiente.
● Il dispositivo è intuitivo, con calibrazione automatica degli elementi dell'array a fasi, consentendo di posizionare la sonda direttamente sull'estremità del bullone per letture immediate.
● Visualizzazioni A, C e L, insieme a display multi-angolo 3D, presentano i risultati dell'ispezione, rendendo la valutazione dei difetti più chiara e intuitiva.
● Utilizzando un algoritmo di confronto basato su differenze di velocità sonora e il modello standard, i risultati del precarico del bullone sono più precisi, ottenendo una precisione fino a 1NS.
● L'attrezzatura ad ultrasuoni è compatta, portatile ed efficiente dal punto di vista energetico. L'alimentazione a piccola capacità è facile da trasportare e offre una lunga durata della batteria, rendendolo ideale per le operazioni in loco ad alte quote.
Area di applicazione
Rilevazione rapida delle crepe del bullone e stress di fissaggio
Localizzazione e rilevamento di difetti interni in varie forme strutturali come piastre, saldature, getti, forgiati e tubi
Parametro tecnico
|
Parametro array a fasi |
|||
|
Classificazione dei parametri |
Opzioni dei parametri |
Canale dell'array a fasi |
Canale normale |
|
Pa/ut |
Ricevere/trasmettere |
16/64 16/128 opzionale |
4- canale tofd (2 coppie di pitch-catch)/2- stress del canale |
|
Generatore di impulsi |
Tensione dell'impulso di eccitazione |
50V-100V |
200V-350V |
|
Modalità impulso |
Onda quadrata negativa |
Onda quadrata negativa |
|
|
Larghezza del polso |
30ns -500 NS regolabile |
30ns -500 NS regolabile |
|
|
Pulse Rise Time |
＜ 8ns |
＜ 15ns |
|
|
Frequenza di ripetizione degli impulsi |
200Hz -20 regolabile KHz |
100Hz -1 regolabile KHz |
|
|
Ritardo |
0-20 μs/2.5ns |
0-655 μs/10ns |
|
|
Trasmettere impedenza |
200Ω |
500/50Ω |
|
|
Ricevitore |
Ricevere ritardi |
0-50 μs/10ns | 50μs/8ns |
|
Portata di guadagno |
0 ~ 80db |
11 0 db/0.1db |
|
|
Larghezza di banda del sistema |
0. 5MHz -20 MHz |
0. 5MHz -20 MHz |
|
|
Acquisizione dei dati |
Frequenza di campionamento |
100 MHz/10 bit |
125MHz/8Bits (TOFD, A-Scan)/1000MHz/8Bits (sollecitazione del bullone) |
|
Profondità massima a scansione |
8192 |
2048 |
|
|
Modalità di messa a fuoco |
Gamma normale/dinamica/completa |
Normale |
|
|
Tipo di messa a fuoco |
Profondità/percorso sonoro/livello |
Percorso sonoro |
|
|
Onda di rilevamento |
RF, rilevamento positivo, rilevamento negativo, rilevamento completo |
RF, rilevamento positivo, rilevamento negativo, rilevamento completo |
|
|
Scansione e visualizzazione |
Tipo di scansione |
Scansione S-Scan/L-Scan/Composite |
Una scansione |
|
Modalità di visualizzazione |
A/B/C/L/S/3D |
A/B/C |
|
|
TCG programmabile |
Numero di punti |
32 |
32 |
|
Guadagno massimo |
4 0 dB, passaggio 0.1db |
40 dB |
|
|
Pendenza di guadagno massimo |
40db/μs |
40db/μs |
|
|
Archiviazione dei dati |
256 GB |
||
|
Monitorare |
Misurare |
8.4'' |
|
|
Risoluzione |
1024×768 |
||
|
Tipo di touch screen |
Touchscreen capacitivo |
||
|
Interfaccia I/O. |
USB |
Usb3. 0/ usb2. 0 |
|
|
Ethernet |
1000 MB/S (convertitore USB) |
||
|
Output video |
Hdmi |
||
|
Encoder |
Odu -7 Pin Dual Encoder |
||
|
Lingua |
Cinese/inglese |
||
|
Alimentazione elettrica |
Tensione di alimentazione CC |
DC24V/3.75A |
|
|
Batteria |
11.1v -13 Ah |
||
|
Orario di lavoro continuo |
Maggiore o uguale a 4 ore |
||
|
Dimensioni |
280 × 210 × 80 (mm) |
||
|
Peso totale |
3,5 kg (inclusa la batteria) |
||
|
Temperatura operativa |
(0-40) grado (valore di riferimento) |
||
|
Temperatura di conservazione |
(-10-40) grado (valore di riferimento) |
||
